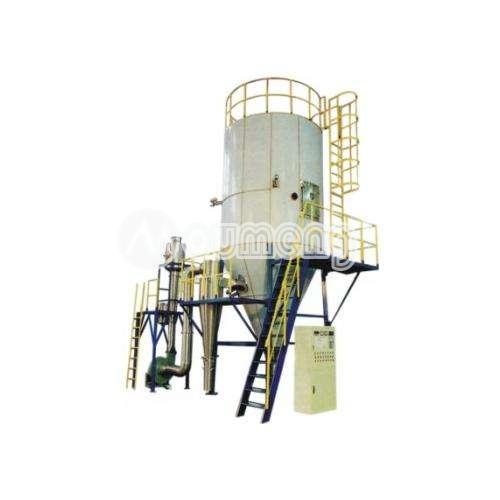

壓力噴霧干燥機是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力，流量，噴孔的大小，得到所需的按一定大小比例的球形顆粒。其工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口處還可裝備二級除塵裝置，回收率在96-98%以上。其與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制作。在塔體內部與外殼之間有足夠的保溫層，填充材料為超細玻璃棉，塔體設有觀察門、視鏡、光源及控制儀表，由電氣控制操作臺控制和顯示。其熱源裝置采用蒸汽加熱或電加熱器，具有操作方便、啟動快、結構緊湊、熱風干凈清潔等優點。另外在電氣控制柜內裝有電加熱器的控制調節裝置，使進口溫度無級調節。對于缺電地區可采用蒸汽加熱或燃煤、燃油熱風爐等方式，局部或全部代替電加熱裝置。
|
技術參數： |
|
型號\參數 |
6型 |
12.5型 |
25型 |
50型 |
65型 |
100型 |
200型 |
定做型 |
|
|
水份蒸發量 |
6 |
12.5 |
25 |
50 |
65 |
100 |
200 |
根據物料設計 |
|
|
噴嘴形式 |
壓力噴嘴 |
||||||||
|
隔 |
工作壓力Mpa |
1.6-2.5 |
|||||||
|
功率KW |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
3 |
3 |
根據
實際 確定 |
|
|
抽風機功率KW |
1.5 |
2.2 |
2.2 |
7.5 |
7.5 |
11 |
15 |
||
|
電加熱功率KW |
15 |
31.5 |
69 |
8.1 |
90 |
198 |
. |
||
|
其它熱能(自選) |
天然氣、煤氣、輕油、煤油等 |
||||||||
|
干燥室直徑mm |
?1400 |
?1600 |
?2000 |
?2800 |
?3000 |
?3800 |
?4000 |
||
|
設備總高m |
5 |
6.7 |
7.9 |
9 |
9.5 |
11 |
13 |
||
|
注：水份蒸發量與物料的特性，含固量及熱風進出口溫度有關。 |
|||||||||
根據物料設計，根據實際情況確定！

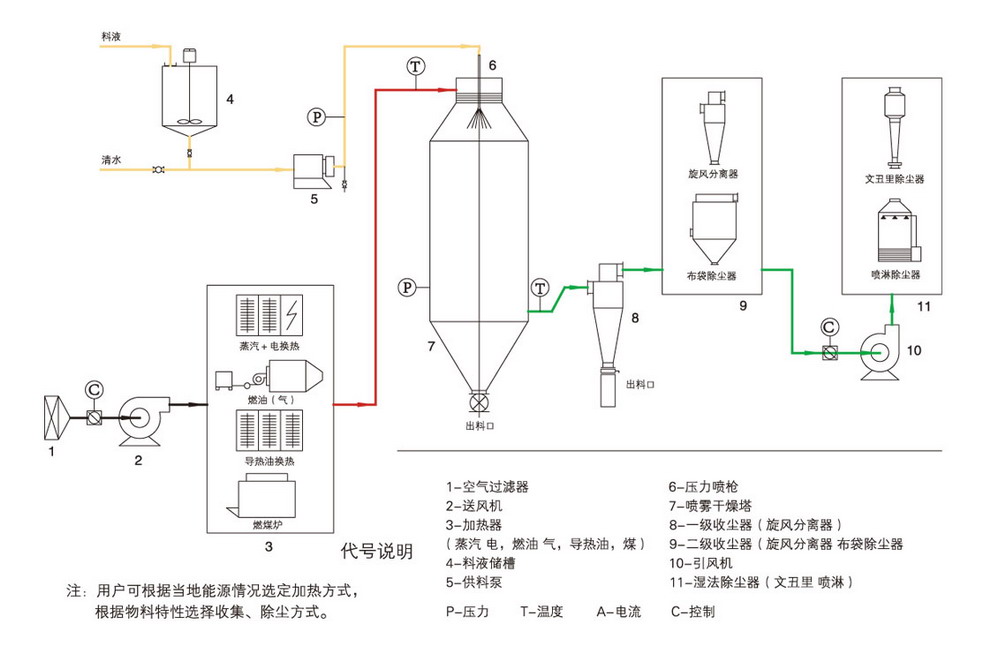

流程圖：
